产品名称：A61Y-320弹簧微启式清静阀
产品标签：清静阀，弹簧微启式清静阀
更新时间：2019/5/4 11:23:31
上一个产品： A49H-40主清静阀
下一个产品：A42F46-16C衬氟清静阀
在线客服：
在线订购：在线订购
产品详情
A61Y-320弹簧微启式清静阀产品概述
A61H/Y-160,A61H/Y-320适用于事情温度≤200℃的空气、氨、石油气等介质的装备和管路上，A61Y-160P, A61Y-320P适用于事情温度≤200℃有侵蚀性的气体或液体的装备和管路上，作为超压�；ぷ爸�。
 |
主要零部件质料：

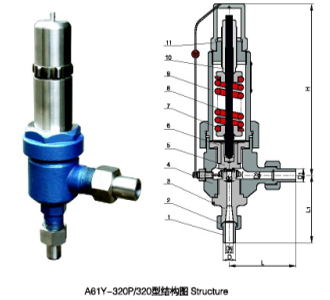

形状尺寸和毗连尺寸
| NO. | 零件名称 | A61H-C A61Y-C质料 | A61Y-P质料 |
| 1 | 讨论 | 20 | 1Cr18Ni9Ti |
| 2 | 讨论螺母 | 35 | 1Cr18Ni9Ti |
| 3 | 阀座 | 2Cr13 | 1Cr18Ni9Ti |
| 4 | 阀体 | 35/35CrMoA | 1Cr18Ni9Ti |
| 5 | 阀瓣 | 2Cr13 | 1Cr18Ni9Ti |
| 6 | 导向套 | 2Cr13 | 1Cr18Ni9Ti |
| 7 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 |
| 8 | 阀杆 | 2Cr13 | 2Cr13 |
| 9 | 阀盖 | ZG230-450 | 1Cr18Ni9Ti |
| 10 | 调理螺杆 | 45 | 2Cr13 |
| 11 | 阀帽 | ZG200-400 | 1Cr18Ni9Ti |
| 密封面质料 | "Y"型堆焊Co基硬质合金,"H"型堆焊D507 | ||
形状尺寸和毗连尺寸
| 公称压力 | 公称通径 | |||||||
| d0 | D | D1 | D2 | L | L1 | H | ||
| 16 | 10 | 6 | 17 | 14 | 12 | 115 | 135 | 78 |
| 15 | 8 | 22 | 18 | 16 | 115 | 135 | 85 | |
| 20 | 10 | 28 | 22 | 20 | 115 | 135 | 135 | |
| 25 | 12 | 35 | 26 | 24 | 160 | 165 | 142 | |
| 32 | 10 | 6 | 17 | 14 | 12 | 115 | 135 | 80 |
| 15 | 8 | 25 | 17 | 15 | 115 | 135 | 90 | |
| 20 | 10 | 30 | 22 | 20 | 115 | 135 | 140 | |
| 25 | 12 | 38 | 26 | 24 | 160 | 165 | 148 | |
注：以上的产品先容，参数，图片，数据仅用于参考，若是需更准确的资料请咨询公司手艺效劳热线：18117208829
