产品名称：J61Y锻钢阻止阀

产品标签：阻止阀,锻钢阻止阀

更新时间：2019/5/17 9:41:26

上一个产品： J41Y铬钼钢阻止阀

下一个产品：J541Y伞齿轮阻止阀

在线客服：点击这里给我发新闻

在线订购：在线订购

产品详情

J61Y锻钢阻止阀产品概述:

J61Y 锻钢阻止阀有三种盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母毗连，纠葛式垫片（316夹柔性石墨制造）密封�？突в刑厥庖笫币部山幽山鹗艋放�。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹毗连，全焊密封�？突в刑厥庖笫币部山幽扇竿概�。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹毗连，内压自密环密封。

J61Y锻钢阻止阀设计结构和特征

阻止阀的设计与制造切合API602，BS5352和ASME B16.34。

磨练与测试按API 598，标记按MSS-SP-25。

J61Y锻钢阻止阀接纳结构

全径或缩径

明杆支架式（OS&Y）

自定心压板压套式

螺栓毗连、纠葛垫片密封式阀盖,螺纹毗连、全焊密封式阀盖以及螺纹毗连内压自紧式阀盖

整体式上密封座

承插端切合ASME B16.11

螺纹毗连端（NPT）切合ANSI/ASME B1.20.1

阀瓣可变换为节约型、针型、球型和止回型。

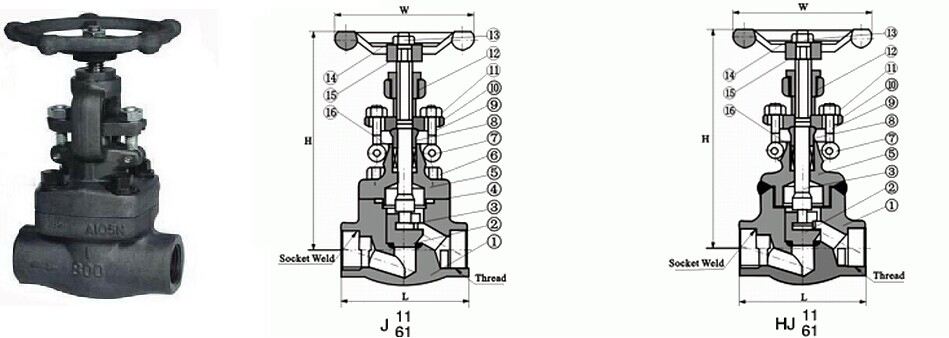

J61Y锻钢阻止阀标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	阀瓣	A276 420	A276 F22	A276 304(L)	A276 F316(L)
3	阀杆	A182 F6a	A182	A182 F304(L)	A182 F316(L)
4	垫片	316夹柔性石墨		316夹PTFE
5	阀盖	A105N	A182 F22	A182/F304(L)	A182/F316(L)
6	阀盖螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	圆柱销	A276 420		A276 304
8	填料压套	A276 410		A182 F304(L)	A182 F316(L)
9	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
10	填料压板	A105		F182 F304
11	螺母	A194 2H	A194 4	A194 8	A194 8M
12	阀杆螺母	A276 410
13	螺母	A194 2H	A194 4	A194 8	A194 8M
14	铭牌	SS
15	手轮	A197
16	填料	柔性石墨		PTFE
适用介质		水、蒸汽、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注重：客户需求的其他材质也可接纳。密封面质料配对由客户指定内件代号决议。

CS=碳钢；AS=合金钢；SS=不锈钢；

J61Y锻钢阻止阀毗连尺寸（mm)和重量（Kg）

NPS	缩径	3 /8	1 /2	3 /4	1	1 1 /4	1 1 /2	2	/
NPS	全径	/	3 /8	1 /2	3 /4	1	1 1 /4	1 1 /2	2
L		79	79	92	111	120	152	172	200
H（开）		166	166	171	207	240	258	330	355
W		100	100	100	125	160	160	180	200
重量	螺栓式	1.9	1.9	2.1	3.5	6.0	7.5	11.4	14.6
重量	焊接式	1.7	1.7	1.9	3.3	5.2	6.8	10.6	13.8

注：以上的产品先容，参数，图片，数据仅用于参考，若是需更准确的资料请咨询公司手艺效劳热线：18117208829
